การส่ายลวดเชื่อมไม่ใช่แค่กว้างก็พอ! รู้ไหมว่ามันส่งผลต่อคุณภาพแนวเชื่อมมากกว่าที่ช่างหลายคนคิด

หลายคนที่เริ่มฝึกการเชื่อมมักเข้าใจว่า “การส่ายลวดเชื่อม“ มีหน้าที่เพียงทำให้แนวเชื่อมกว้างขึ้นหรือเติมร่องเชื่อมให้เต็ม แต่ในความเป็นจริง การส่ายลวดเชื่อมเป็นเพียงส่วนหนึ่งของ การบังคับลวดเชื่อม (Electrode Manipulation) ซึ่งเป็นเทคนิคสำคัญที่ส่งผลโดยตรงต่อ ความแข็งแรงของแนวเชื่อม คุณภาพทางโลหะวิทยา การไหลของบ่อหลอม (Weld Pool) การลอยตัวของสแลก (Slag) และโอกาสผ่านการตรวจสอบด้วย RT (Radiographic Testing)

หากควบคุมการบังคับลวดเชื่อมได้อย่างเหมาะสม จะช่วยให้แนวเชื่อมหลอมละลายสมบูรณ์ แข็งแรง และลดโอกาสเกิดข้อบกพร่อง แต่หากควบคุมไม่ถูกต้อง แม้แนวเชื่อมจะดูสวยจากภายนอก ก็อาจซ่อนข้อบกพร่องไว้ภายในโดยไม่รู้ตัว

การบังคับลวดเชื่อม (Electrode Manipulation) คืออะไร?

ในงานเชื่อม คำว่า การบังคับลวดเชื่อม (Electrode Manipulation) หมายถึงเทคนิคทั้งหมดที่ช่างเชื่อมใช้ควบคุมลวดเชื่อมหรือหัวเชื่อมระหว่างการเดินแนว ไม่ได้หมายถึงเพียงการส่ายลวดเชื่อมเท่านั้น แต่ยังรวมถึง

• การส่ายลวดเชื่อม (Weaving)
• การควบคุมมุมลวดเชื่อม (Work Angle)
• การควบคุมมุมเดินแนว (Travel Angle)
• การรักษาระยะอาร์ก (Arc Length)
• การควบคุมความเร็วเดินแนว (Travel Speed)
• การหยุดแช่ที่ขอบแนวเชื่อม (Dwell Time)

การส่ายลวดเชื่อม (Weaving) มีหลายรูปแบบ แต่ไม่มีรูปแบบใดดีที่สุด

การส่ายลวดเชื่อม (Weaving) คือการเคลื่อนลวดเชื่อมหรือหัวเชื่อมไปตามรูปแบบต่าง ๆ ระหว่างการเดินแนวเชื่อม เพื่อควบคุม การกระจายความร้อน (Heat Input) การไหลของบ่อหลอม (Weld Pool) การหลอมละลายของขอบรอยต่อ (Fusion) และการลอยตัวของสแลก (Slag Flow) ให้เหมาะสมกับลักษณะของงาน

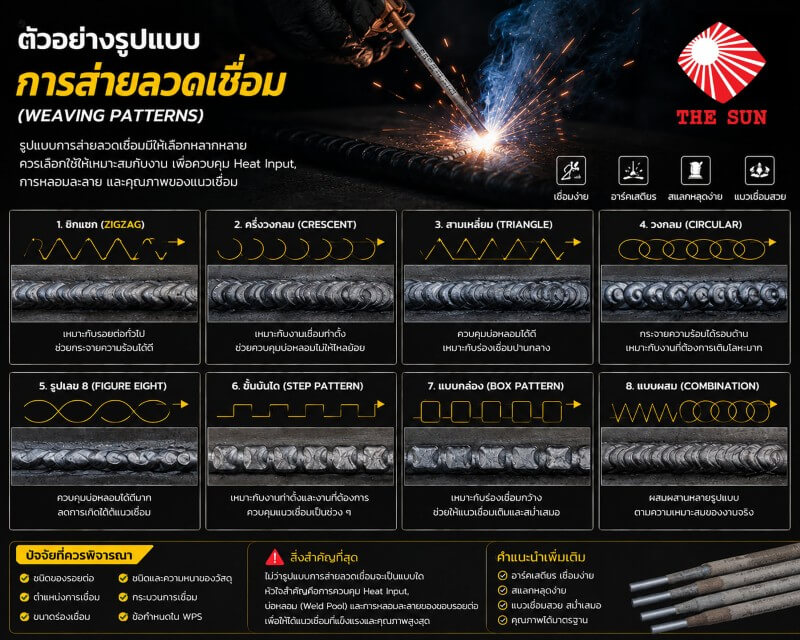

ตัวอย่างรูปแบบการส่ายลวดเชื่อม (Weaving Patterns) ที่นิยมใช้ในงานเชื่อม แต่ละรูปแบบเหมาะกับชนิดรอยต่อ ตำแหน่งเชื่อม และกระบวนการเชื่อมที่แตกต่างกัน การเลือกใช้ควรอ้างอิง WPS และควบคุม Heat Input ให้เหมาะสม มากกว่าการยึดติดว่ารูปแบบใดดีที่สุด

จากภาพจะเห็นว่า การส่ายลวดเชื่อมมีได้หลายรูปแบบ ไม่ว่าจะเป็น

• Zigzag (ซิกแซก)

• Crescent (ครึ่งวงกลม)

• Triangle (สามเหลี่ยม)

• Circular (วงกลม)

• Figure Eight (เลข 8)

• Step Pattern (ขั้นบันได)

• Box Pattern (สี่เหลี่ยม)

• รวมถึงรูปแบบประยุกต์อื่น ๆ ที่ช่างเชื่อมพัฒนาขึ้นตามประสบการณ์

แม้รูปแบบการส่ายจะมีความแตกต่างกัน แต่จุดประสงค์หลักยังคงเหมือนกัน คือ ควบคุมบ่อหลอมให้เกิดการหลอมละลายอย่างสม่ำเสมอ กระจายความร้อนอย่างเหมาะสม และสร้างแนวเชื่อมที่แข็งแรง

อย่างไรก็ตาม ไม่มีรูปแบบการส่ายลวดเชื่อมใดดีที่สุดสำหรับทุกงาน เพราะการเลือกใช้ต้องพิจารณาร่วมกับหลายปัจจัย ได้แก่

• ชนิดของรอยต่อ (Joint Design)

• ความกว้างและความลึกของร่องเชื่อม (Groove Geometry)

• ตำแหน่งการเชื่อม เช่น 1G, 2G, 3G หรือ 4G

• กระบวนการเชื่อม เช่น SMAW, GMAW, FCAW หรือ GTAW

• ชนิดและความหนาของวัสดุ

• ข้อกำหนดใน WPS (Welding Procedure Specification)

ดังนั้น ช่างเชื่อมมืออาชีพจะไม่ยึดติดกับรูปแบบการส่ายเพียงแบบเดียว แต่จะเลือกใช้ให้เหมาะกับลักษณะของงาน เพื่อควบคุม Heat Input และพฤติกรรมของ Weld Pool ให้ได้คุณภาพแนวเชื่อมดีที่สุด

หลายคนเข้าใจผิดว่า “ส่ายให้กว้าง” คือดีที่สุด

ความจริงแล้ว การส่ายลวดเชื่อมไม่ได้มีเป้าหมายเพื่อให้แนวเชื่อมกว้างที่สุด

ในมุมมองของวิศวกรงานเชื่อม สิ่งสำคัญคือการควบคุม

• Heat Input (พลังงานความร้อน)
• Weld Pool (การไหลของบ่อหลอม)
• Fusion (การหลอมละลายของขอบรอยต่อ)
• Slag Flow (การลอยตัวของสแลก)
• Solidification (การแข็งตัวของโลหะเชื่อม)

กล่าวอีกอย่างคือ การส่ายลวดเชื่อมเป็นการบริหารจัดการ ความร้อนและพฤติกรรมของบ่อหลอม มากกว่าการทำให้แนวเชื่อมดูสวยเพียงอย่างเดียว

Heat Input คือหัวใจของคุณภาพแนวเชื่อม

หนึ่งในปัจจัยสำคัญที่สุดของงานเชื่อมคือ Heat Input หรือพลังงานความร้อนที่ป้อนเข้าสู่ชิ้นงาน

โดยหลักการ Heat Input ขึ้นอยู่กับ

• กระแสไฟเชื่อม (Current)
• แรงดันไฟ (Voltage)
• ความเร็วในการเดินแนว (Travel Speed)

ในทางวิศวกรรม สามารถประมาณค่า Heat Input ได้จากสมการ

Heat Input = (Voltage × Current × 60) ÷ Travel Speed

จะเห็นได้ว่า เมื่อความเร็วเดินแนวลดลง เช่น การส่ายลวดกว้างขึ้น ค่า Heat Input จะเพิ่มขึ้นทันที แม้ว่าจะใช้กระแสและแรงดันเท่าเดิมก็ตาม

อย่างไรก็ตาม ในการใช้งานจริง Heat Input ยังได้รับอิทธิพลจากประสิทธิภาพของกระบวนการเชื่อม (Arc Efficiency) และเทคนิคการบังคับลวดเชื่อมของช่างเชื่อมอีกด้วย

Heat Input มากเกินไป ส่งผลอย่างไร?

หากส่ายกว้างเกินความจำเป็น หรือหยุดแช่ตรงกลางนานเกินไป อาจทำให้เกิด

• Grain Growth (เกรนของโลหะหยาบขึ้น)
• ความเหนียวของแนวเชื่อมลดลง
• เขตได้รับผลกระทบจากความร้อน (HAZ) กว้างขึ้น
• ชิ้นงานบิดตัวมากขึ้น
• ความเค้นตกค้าง (Residual Stress) สูงขึ้น

แม้แนวเชื่อมภายนอกจะดูสวย แต่คุณสมบัติทางกลของแนวเชื่อมอาจลดลงอย่างมีนัยสำคัญ

ทำไมต้องหยุดแช่ (Dwell Time) ที่ขอบแนวเชื่อม?

หนึ่งในเทคนิคที่ช่างเชื่อมมืออาชีพใช้คือ Pause at the Toes หรือการหยุดแช่ที่ขอบแนวเชื่อม

เหตุผลคือ

• ให้ขอบรอยต่อหลอมละลายเต็มที่
• เพิ่มการยึดเกาะกับโลหะเดิม
• ลดโอกาสเกิด Lack of Fusion
• ทำให้แนวเชื่อมไหลเปียก (Wet) กับผิวชิ้นงานอย่างสม่ำเสมอ

ในทางกลับกัน การเคลื่อนผ่านบริเวณกึ่งกลางแนวเชื่อมควรทำอย่างต่อเนื่อง ไม่ควรหยุดนาน เพราะจะทำให้ความร้อนสะสมบริเวณกลางแนวเชื่อมมากเกินไป

จะรู้ได้อย่างไรว่า Heat Input กำลัง “พอดี”?

ช่างเชื่อมระดับมืออาชีพไม่ได้มองลวดเชื่อมเป็นหลัก แต่จะสังเกต บ่อหลอม (Weld Pool)

สัญญาณของ Heat Input ที่เหมาะสม ได้แก่

• บ่อหลอมมีขนาดพอดี ไม่เล็กหรือใหญ่เกินไป
• โลหะหลอมไหลเรียบ ควบคุมได้
• ขอบรอยต่อเริ่มหลอมละลายก่อนเดินต่อ
• ผิวแนวเชื่อมเรียบ ไม่เป็นก้อน
• ลายเกล็ด (Ripple) มีระยะสม่ำเสมอ

หากบ่อหลอมใหญ่จนควบคุมยาก หรือไหลย้อย แสดงว่าความร้อนสูงเกินไป

หากบ่อหลอมแข็งตัวเร็ว ขอบรอยต่อยังไม่ละลาย แสดงว่าความร้อนต่ำเกินไป

จะรู้ได้อย่างไรว่า Slag ลอยขึ้นสมบูรณ์แล้ว?

สำหรับกระบวนการเชื่อมที่เกิดสแลก เช่น SMAW และ FCAW การลอยตัวของสแลกมีความสำคัญมาก

ระหว่างเชื่อมควรสังเกตว่า

• สแลกควรอยู่ด้านหลังอาร์ก
• ผิวบ่อหลอมดูสะอาด
• สแลกค่อย ๆ ถูกผลักไปด้านหลัง
• อาร์กไม่ยิงเข้าไปในสแลก

หากสแลกวิ่งทันอาร์ก หรือเข้าไปอยู่หน้าบ่อหลอม มีโอกาสเกิด Slag Inclusion สูง

การส่ายลวดเชื่อมผิด อาจทำให้เกิดข้อบกพร่องอะไรบ้าง?

Lack of Fusion

เกิดจากหยุดแช่ที่ขอบไม่เพียงพอ ทำให้โลหะเติมเพียงไหลทับผิว โดยไม่หลอมรวมกับโลหะเดิม

Slag Inclusion

เกิดจากสแลกไม่สามารถลอยขึ้นได้ทันก่อนแนวเชื่อมแข็งตัว

Undercut

เกิดจากอาร์กกัดขอบชิ้นงาน แต่โลหะเติมไหลกลับไปเติมไม่ทัน

Porosity

เกิดจากฟองแก๊สถูกกักอยู่ในแนวเชื่อม ซึ่งอาจเกิดจากการส่ายกว้างเกินไป ระยะอาร์กไม่เหมาะสม หรือการปกคลุมของแก๊สไม่สมบูรณ์

เดินแนวตรง (Stringer) vs เดินแนวส่าย (Weave) เลือกแบบไหนดี?

ในทางปฏิบัติ ไม่มีคำตอบตายตัวว่าแบบไหนดีที่สุด เพราะต้องเลือกใช้ให้ตรงกับ “ลักษณะของชิ้นงาน” และ “ใบกำหนดขั้นตอนการเชื่อม (WPS)” เป็นหลักครับ

1. เดินแนวตรง (Stringer Bead)

คือการเดินลวดเชื่อมไปข้างหน้าตรงๆ โดยไม่มีการส่ายหน้าลวด หรือส่ายเพียงเล็กน้อยเท่านั้น

📌 เหมาะสำหรับงานประเภทไหน?

• งานโครงสร้างที่ต้องการความแข็งแรงสูง

• งานเชื่อมเหล็กทนแรงดึงสูง (High-Strength Steel)

• งานที่ต้องควบคุมความร้อนสะสม (Heat Input) อย่างเข้มงวด เพื่อไม่ให้ชิ้นงานเสียคุณสมบัติทางกล

✅ ข้อดีที่ช่างควรรู้:

• ลดการบิดตัวของชิ้นงาน: เพราะเกิดความร้อนสะสม (Heat Input) ต่ำกว่า

• ควบคุมแนวเชื่อมง่าย: คุมบ่อน้ำโลหะได้นิ่งและสม่ำเสมอ

• รอยเชื่อมซึมลึกสมบูรณ์: ลดโอกาสเกิดปัญหาเนื้อเชื่อมไม่หลอมละลายเข้ากับชิ้นงาน (Lack of Fusion)

• ได้เนื้อเหล็กที่แข็งแรง: ความร้อนที่ต่ำช่วยให้โครงสร้างภายในของเนื้อเหล็ก (Microstructure) มีความละเอียดและเหนียวแน่นมากขึ้น

2. เดินแนวส่าย (Weave Bead)

คือการเดินลวดเชื่อมพร้อมกับส่ายซ้าย-ขวา เพื่อให้ได้แนวเชื่อมที่กว้างและเติมเต็มร่องเชื่อมได้มากขึ้น

📌 เหมาะสำหรับงานประเภทไหน?

• ชิ้นงานที่มีร่องเชื่อมกว้าง (Gap ห่าง)

• งานเชื่อมท่าตั้ง (3G) ที่ต้องประคองน้ำโลหะไม่ให้ย้อยตัวตามแรงโน้มถ่วง

• งานที่ต้องการเติมเนื้อโลหะปริมาณมากในแต่ละรอบการเชื่อม

⚠️ ข้อควรระวังและเทคนิค:

• ห้ามส่ายกว้างเกินไป: ต้องควบคุมความกว้างของการส่ายไม่ให้เกินขีดจำกัด (โดยทั่วไปมักไม่เกิน 3-4 เท่าของขนาดแกนลวดเชื่อม)

• จังหวะหยุดแช่สำคัญมาก: ต้องมีจังหวะหยุดแช่ (Dwell Time) ที่ขอบซ้ายและขวาเล็กน้อย เพื่อให้น้ำโลหะหลอมกินขอบชิ้นงานอย่างสมบูรณ์ และป้องกันปัญหารอยแหว่งที่ขอบแนวเชื่อม (Undercut)

ทำไมช่างเชื่อมมืออาชีพจึงมอง Weld Pool มากกว่าลวดเชื่อม?

เมื่อเริ่มฝึกเชื่อม ช่างส่วนใหญ่มักมองที่ปลายลวดเชื่อม เพราะกังวลว่าจะเดินแนวตรงหรือไม่

เมื่อมีประสบการณ์มากขึ้น จะเริ่มมองอาร์กไฟฟ้า เพื่อควบคุมระยะอาร์กให้คงที่

แต่ช่างเชื่อมระดับมืออาชีพจะให้ความสำคัญกับ บ่อหลอม (Weld Pool) มากที่สุด เพราะบ่อหลอมคือสิ่งที่สะท้อนทุกอย่างที่เกิดขึ้นระหว่างการเชื่อม ไม่ว่าจะเป็น

• Heat Input เหมาะสมหรือไม่
• ขอบรอยต่อหลอมสมบูรณ์หรือยัง
• โลหะเติมไหลถูกต้องหรือไม่
• สแลกลอยขึ้นหมดแล้วหรือยัง
• พร้อมเดินแนวต่อหรือไม่

กล่าวได้ว่า

ช่างเชื่อมไม่ได้กำลังบังคับลวดเชื่อม แต่กำลังควบคุมพฤติกรรมของบ่อหลอมให้เป็นไปตามต้องการ

เมื่อเข้าใจหลักการนี้ คุณภาพของแนวเชื่อมจะพัฒนาขึ้นอย่างชัดเจน

สรุป

หลายคนเข้าใจว่าการส่ายลวดเชื่อมมีไว้เพียงเพื่อให้แนวเชื่อมกว้างขึ้นหรือเติมร่องเชื่อมให้เต็ม แต่ในมุมมองของวิศวกรรมงานเชื่อม การส่ายลวดเชื่อม (Weaving) เป็นเพียงส่วนหนึ่งของ การบังคับลวดเชื่อม (Electrode Manipulation) ซึ่งมีหน้าที่ควบคุมการกระจายความร้อน (Heat Input) การไหลของบ่อหลอม (Weld Pool) การหลอมละลายของขอบรอยต่อ (Fusion) และการลอยตัวของสแลก (Slag Flow)

หากควบคุมได้อย่างเหมาะสม จะช่วยให้แนวเชื่อมมีความแข็งแรง ลดโอกาสเกิดข้อบกพร่อง เช่น Lack of Fusion, Slag Inclusion, Undercut และ Porosity อีกทั้งยังเพิ่มโอกาสผ่านการตรวจสอบด้วย RT และการทดสอบแบบไม่ทำลาย (NDT) อื่น ๆ

สิ่งที่สำคัญที่สุดคือ อย่ามองเพียงลวดเชื่อมหรือความสวยของแนวเชื่อม แต่ให้ฝึกสังเกต “บ่อหลอม (Weld Pool)” อยู่เสมอ เพราะบ่อหลอมคือภาพสะท้อนของ Heat Input เทคนิคการบังคับลวดเชื่อม และคุณภาพของแนวเชื่อมทั้งหมด

ช่างเชื่อมมือใหม่พยายามควบคุมลวดเชื่อม แต่ช่างเชื่อมมืออาชีพพยายามควบคุมบ่อหลอม (Weld Pool) เพราะเมื่อควบคุมบ่อหลอมได้ ก็สามารถควบคุมคุณภาพของแนวเชื่อมได้เช่นกัน
